AMD Zen5锐龙AI 300被完全扒开！12个同构“大小核”

转载：https://dcdv.zol.com.cn/888/8881717.html

2024-07-30 11:10:19·[??中关村在线原创??]·作者：两三杯可乐

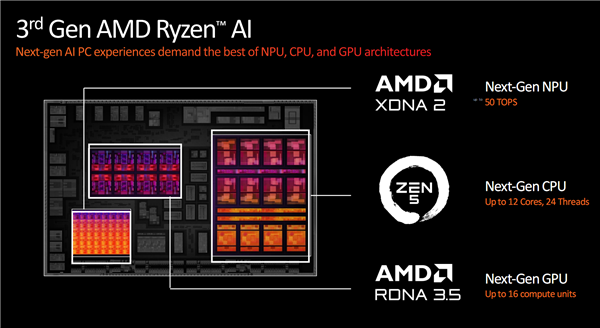

AMD最新发布的锐龙AI 300笔记本已经陆续上市销售，网友试图解开了这款新型U的内核布局图，并通过专业人士的标注，清晰地展现了CPU、GPU、NPU等各个单元模块。

首先，Strix Point的核心面积约为18.71x12.06平方毫米，相较于上一代首次采用“同构大小核”设计的Phoenix 2 15.01×9.06=135.99平方毫米，骤然增大了约66%。这是因为CPU、GPU、NPU的规模都大大扩充了。

在内核布局图中，左侧是CPU区域，可以看到上方四个Zen5核心、每核心1MB二级缓存、共享16MB三级缓存，下方分为两排的八个Zen5c核心、每核心1MB二级缓存、共享8MB三级缓存。

此外，在每个核心内部的不同模块方面，也进行了大致猜测，包括分支预测、指令预取、整数执行、浮点单元、载入与存储、缓存等。虽然也是“大小核”，但Zen4/Zen4c和Zen5/Zen5c都是完全相同的架构、IPC性能和ISA指令集。

另一方面，Zen5和Zen5c各自的三级缓存理论上可以彼此共享，但会增加延迟。因此，AMD通过Windows系统调度尽可能地让每一部分核心只访问自己的三级缓存。靠右侧是GPU区域，可以看到八组WGP，每组有两个CU单元，一共16个（1024个流处理器）。还有512KB一级缓存、2MB二级缓存以及原语单元与光栅化单元等等。

在内核边缘部分，则排列着DDR5-5600/LPDDR5X-7500内存控制器与PHY物理层、显示物理层、USB4/3/2物理层、PCIe 4.0 x4物理层等等。
